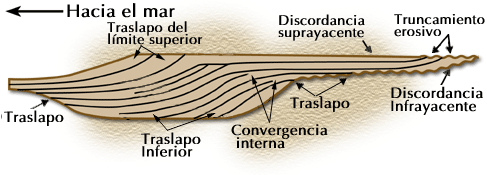

El paso inicial en un análisis sismo-estratigráfico es una búsqueda intensa de discordancias en los datos sísmicos, porque las discordancias, o sus concordancias correlativas, separan a las secuencias sísmicas. La clase de angularidad de los reflectores en el límite superior o en la base de una secuencia es importante para la reconstrucción de la historia sedimentaria, porque esa angularidad le permite a un explorador deducir las condiciones ambientales que más probablemente existían durante la sedimentación de la secuencia. Algunos patrones comunes de angularidad sísmica se ilustran en la Figura 4.

Truncamiento erosivo es un tipo importante de terminación de reflectores que se observa con frecuencia en el límite superior de una secuencia. Otro patrón común de reflexión, el traslapo del límite superior, se forma debido a la ausencia de sedimentación a lo largo del límite superior de una cuña sedimentaria progradante. Cada reflector en una secuencia con traslapo del límite superior se acuña en dirección hacia tierra, generalmente cerca de límite superior de la secuencia, pero los bordes sucesivos de plataforma en un patrón de traslapo del límite superior yacen progresivamente hacia el mar. En la base de una secuencia hay otros patrones de angularidad. El traslapo es un patrón común. Hay traslapo cuando los reflectores terminan progresivamente contra una superficie que tiene una mayor inclinación. El traslapo marino se produce a medida que los sedimentos rellenan una cuenca, con las terminaciones de los reflectores más jóvenes situadas cada vez más hacia tierra. Hay traslapo inferior cuando los reflectores terminan buzamiento abajo contra una discordancia. Este último tipo de terminación se produce generalmente durante períodos de sedimentación constante sobre una superficie lisa. El término traslapo basal se usa cuando es difícil determinar si los reflectores muestran traslapo inferior o traslapo.

Los límites de secuencia se interpretan mal algunas veces debido a interferencia de ondículas que sucede cuando una angularidad entre las reflexiones por encima y por debajo de un límite de secuencia hace difícil establecer dónde terminan los reflectores individuales. Examine la sección sísmica que está abajo.

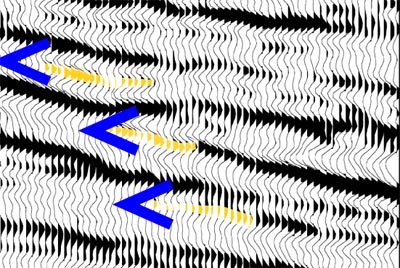

Observe los reflectors individuales indicados en amarillo que terminan hacia la izquierda. Estos quiebres en el patrón de reflexión son claramente visibles y distintivos. Ejemplos numerosos de esos reflectores se encontrarán en los ejemplos de datos sísmicos que están al final de este módulo. Muchos intérpretes descubren que pueden seleccionar más fácilmente los lugares de las terminaciones de los reflectores, y que pueden llevar con más precisión un límite de secuencia a través de una sección sísmica, si miran a lo largo del límite de secuencia en la dirección en la cual las reflexiones convergen, y no en la dirección en la cual las reflexiones divergen. En la sección sísmica que está abajo se interpretan varias terminaciones de reflectores.

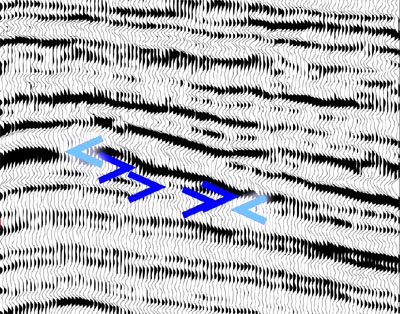

Note las dos flechas que apuntan hacia la izquierda. Estas dos terminaciones convergen sobre un límite de secuencia.

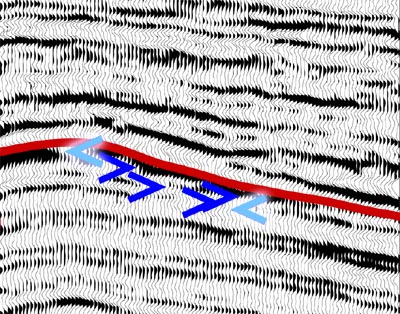

Si se sigue la traza sísmica en esta dirección, se puede marcar un límite de secuencia y llevarlo con precisión a través de la sección. Esta directriz de interpretación se ilustra más en la Figura 5.

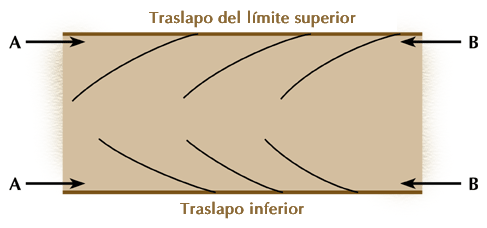

Aquí, al seguir un límite de secuencia en un caso de traslapo del límite superior, un intérprete debe seleccionarlo arriba cuando los reflectores convergen, si los datos se observan en la dirección B. Si no se hace así, la interferencia de lóbulos laterales de ondícula tiende a hacer que el intérprete marque el límite anticipadamente hacia abajo en una ramificación de la reflexión. Si se examina en la dirección B un caso de traslapo inferior o de traslapo, el límite de secuencia debe marcarse abajo donde los eventos convergen; de lo contrario la interferencia de lóbulos laterales de ondícula hará que los intérpretes tracen el límite anticipadamente hacia arriba.

Un Ejemplo de la Relación entre la Geometría de la Secuencia y el Desplazamiento de la Línea de Playa

Tres límites de secuencia se señalan con las etiquetas A, B y C en la sección sísmica que está abajo. Las flechas numeradas se usan para indicar algunas de las terminaciones de reflectores que en cada uno de estos límites. La flecha denominada "1" muestra traslapo a lo largo del límite de secuencia A; la flecha "2" muestra un truncamiento erosivo por debajo de C; y las flechas denominadas "3" muestran traslapo inferior sobre C.
[AGI logo]
La secuencia que infrayace al límite A contiene arenas con buena calidad de roca almacenadora que, según al control de pozos, se depositaron en un ambiente deltaico, marino marginal. La única evidencia sísmica de un ambiente sedimentario tipo deltaico es la presencia de clinoformos de alta energía, de ángulo bajo, en la base de la secuencia en unas pocas líneas sísmicas en el área. Tales clinoformos no son evidentes en la sección sísmica, que se muestra en la figura abajo, situada cerca de este pozo específico de control.
[BEG logo]
Las dos secuencias que están inmediatamente sobre el límite A están compuestas, de nuevo en base al control de pozos, por lodolitas calcáreas y lutitas que los datos sísmicos regionales indican fueron depositadas durante una transgresión extensa. Esta transgresión se manifiesta en el traslapo sobre la superficie A que se indica con la flecha "1". Hubo canalización apreciable a medida que se construían estas secuencias, según se envidencia en el truncamiento erosivo denominado "2". El material micrítico denso perforado en esta parte somera de la sección, en el sitio del pozo indicado con el sismograma sintético, se interpreta que fué depositado en la parte distal de aguas profundas de este sistema de canales. Esta sucesión vertical, en la cual el ambiente sedimentario cambia de un régimen deltaico a un ambiente de aguas profundas, representa una transgresion general.
